旭飞安防工程公司－供应中悬钢天(侧)窗电动开窗机

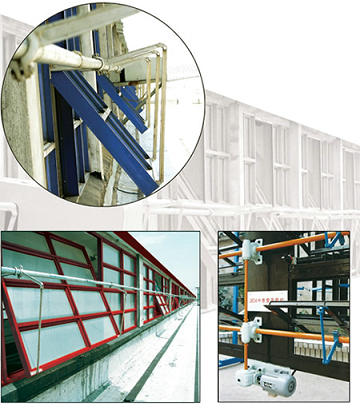

一、开窗机分类： 　　上悬钢天(侧)窗电动开窗机　 中悬钢天(侧)窗电动开窗机 　 立转窗电动开窗机 二、概述    中悬钢天窗侧窗电动开窗机主要由电动减速器、电气控制箱、开窗机等几部分组成。通过不同形式的安装，可分别用于中悬钢天窗和中悬钢侧窗的启闭。当电动减速机和开窗机由同一机座连成一体水平安装时，用于启闭中悬钢天窗。用于启闭钢侧窗时，电动减速机装于中悬钢侧窗下部的墙壁上，为主动机构，此时开窗机分为上部和中部两部分，上部用于开启最高排窗扇，中部用于开启中间排窗扇。开窗的动力，由联动钢管传递，在开窗机的水平输出轴上装有传动钢管和开关器，开关器分别于窗扇相连接，从而实现窗扇的启闭，位置到达时由限位开关控制运行。在电动减速机蜗杆端装有手动装置，供停电时使用。

三、主要技术参数 窗扇 启闭 型式 窗扇 闭合 角度 组合 排数 窗 扇 高 度 900 1200 启闭扇数 启闭长度 启闭扇数 启闭长度 中悬钢 天窗 a<=70 单排 48 60m 36 48m 中悬钢 侧窗 a<=70 单排 36 48m 24 48m 二排 40 32m 32 28m 三排 54 18m 36 18m 四排 56 16m 48 16m 五排 60 16m 六排 60 16m 单排 28 36m 24 36m

开窗机型号 91J622-4(J804) 电动机型号 AI 7134 电压(V) 380 功率(KW) 0.55 电机转速(r/min) 1400
